ท่อทุกเส้นมีชื่อรหัสกำกับอยู่ (Line number)






ท่อทุกเส้นมีชื่อรหัสกำกับอยู่ (Line number)

หมายเลขกำกับไลน์ท่อหรือ Line Number นั้นจะมีข้อมูลหรือรหัสเพื่อระบุไลน์ท่อนั้นๆ รวมถึงอธิบายข้อมูลพื้นฐานที่จำเป็นในไลน์ท่อนั้นด้วย ซึ่งจะประกอบไปด้วยชุดรหัสที่มีความหมายตามตำแหน่งรูปแบบการเขียนของ Line Number (บางเอกสารอาจจะมีการสลับตำแหน่ง หรือแสดงข้อมูลที่ต่างออกไป จำเป็นที่จะต้องเปิดอ้างอิงตาม Legend Sheet ของ P&ID ฉบับนั้นๆ)

  • ขนาดของท่อ เป็นตัวเลขตามด้วยหน่วยเพื่อบ่งบอกขนาด เช่น 6” , 60 mm เป็นต้น

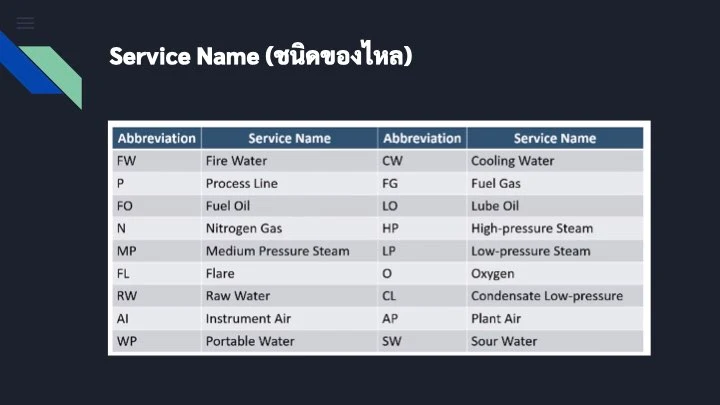

  • ชนิดของของไหล (Service Name) บ่งบอกถึงข้อมูลของของไหลที่ลำเลียงอยู่ในไลน์ท่อนั้น ตัวอย่างของ Service Name ดังตาราง
  • ลำดับหมายเลขท่อ เป็นหมายเลขเพื่อลำดับไลน์ท่อลำเลียงที่อยู่ในกระบวนการ
  • ชนิดของท่อ Pipe Class คือคุณสมบัติที่วัตถุดิบที่มาทำไลน์ท่อ
  • Heat Tracing / Insulation หากมีการติดตั้ง Heat tracing หรือติดตั้งฉนวนกันความความ ก็จะบ่งบอกถึงชนิด และความหนา

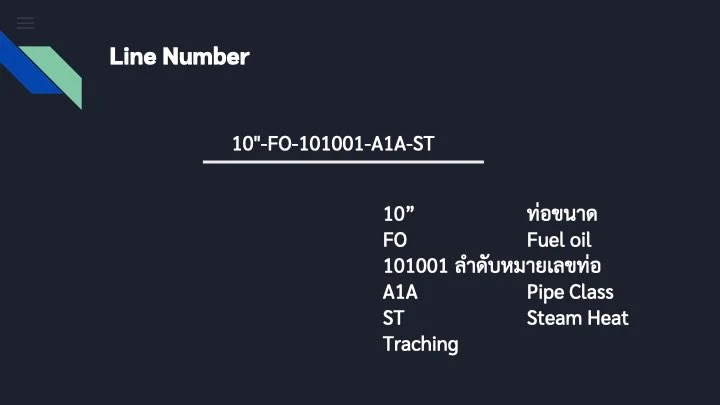

ตัวอย่าง 10”- FO - 101001 - A1A - ST

10” คือ ขนาดของท่อ

FO คือ Fuel Oil

101 คือ ลำดับหมายเลขท่อ

A1A คือ Pipe Class

ST คือ Steam Heat Tracing





ตัวอย่าง 3” - P - 12007 - A11A - H30

3” คือ ขนาดของท่อ

P คือ Process Line

12007 คือ ลำดับหมายเลขท่อ

A11A คือ Pipe Class

H30 คือ มีการหุ้มฉนวนกันความร้อน Hot Insulation หนา 30 mm
