เทอโมคัปเปิล คือ อะไร?

เทอร์โมคัปเปิล คือ เซ็นเซอร์วัดอุณหภูมิ



เทอร์โมคัปเปิล คือ เซ็นเซอร์วัดอุณหภูมิ โดยใช้หลักการแปลงอุณหภูมิหรือความร้อนที่เพิ่มขึ้น เป็นแรงเคลื่อนไฟฟ้า (emf) ซึ่งประกอบไปด้วยโลหะ 2 ชนิดเชื่อมติดกันที่ปลายข้างหนึ่ง ซึ่งเป็นด้านที่ใช้วัดอุณหภูมิ และที่ปลายอีกข้างของโลหะทั้งสองจะเกิดแรงเคลื่อนไฟฟ้าขึ้น เมื่ออุณหภูมิจุดที่วัดอุณหภูมิแตกต่างกัน เป็นค่า mV เมื่อต่อเข้ากับตัว Transmitter จะทำการคำนวณและแสดงผลเป็นค่าอุณหภูมิเป็นองศาใช้งาน



เกิดแรงเคลื่อนไฟฟ้าได้อย่างไร


เมื่อเราถือ โลหะไปเผาหรือโดนความร้อน ความร้อนจะค่อยๆ แผ่และนำพาความร้อนจนมาถึงมือของเราที่ถืออยู่ สิ่งที่เกิดขึ้นนอกจากเรื่องความร้อนแล้ว อิเล็กตรอนอิสระ (Free Electron) ในระดับอะตอม ก็เกิดการเคลื่อนที่ไปยังจุดที่อุณหภูมิต่ำกว่า และเมื่อเราทำโลหะ 2 ชนิด ที่แตกต่างกัน ทำให้จำนวนอิเล็กตรอนอิสระที่เคลื่อนที่ก็มีจำนวนแตกต่างกันด้วยเช่นกัน จำนวนที่แตกต่างกันนี่เอง ที่ทำให้เกิดความต่างศักย์ทางไฟฟ้า นั้นเอง



Thermocouple Sensor

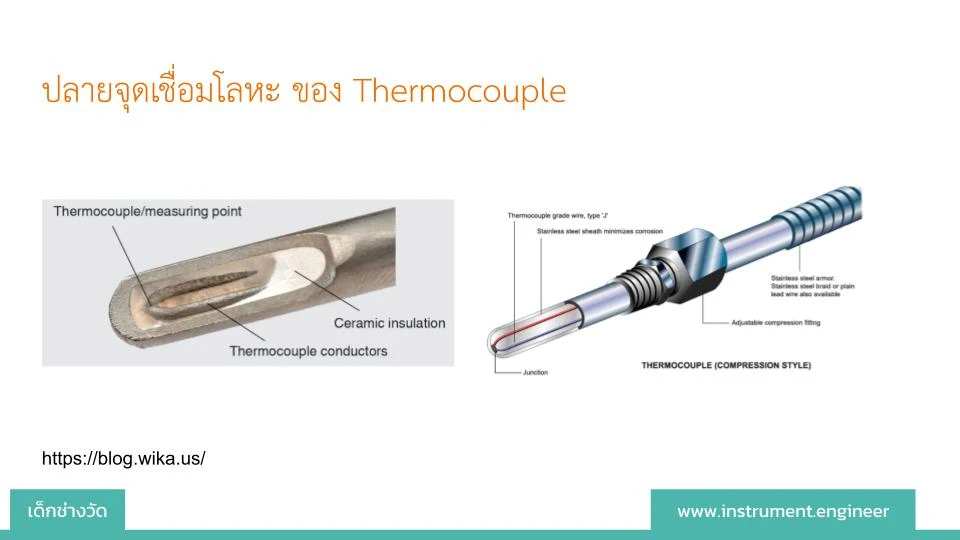

เทอร์โมคัปเปิล อย่างที่กล่าวข้างต้นว่าเป็นเซ็นเซอร์วัดอุณหภูมิ โดยได้สัญญาณเป็นแรงเคลื่อนไฟฟ้าในระดับ mV เปลี่ยนแปลงตามอุณหภูมิ แต่หากใช้งานจริงในอุตสาหกรรม จะมีการติดตั้งอยู่ในตัวครอบป้องกันเสริมความแข็งแรง (Metal Sheath)



การประกอบตัว เทอร์โมคัปเปิลกับตัวครอบเมทัลชีลมี 3 รูปแบบดังนี้

จุดต่อวัดแบบเปลือย (Exposed Junction)

- จุดต่อวัดแบบเปลือย (Exposed Junction) จะมีลักษณะที่จุดเชื่อมต่อโลหะ2 ชนิดของเทอร์โมคัปเปิลอยู่ภายนอกของตัวเมทัลชีล ทำให้ผลการวัดสามารถตอบสนองได้ไวที่สุด (Minimum Response Time) แต่ข้อเสียคือ ตัวเซ็นเซอร์วัดอุณหภูมิเปลือยอยู่ภายนอก ทำให้ชำรุดเสียหายได้ง่ายและอายุการใช้งานสั้น

จุดต่อวัดแบบไม่เชื่อมต่ออยู่กับตัวยึด (Undrounded Junction , Isolate)

- จุดต่อวัดแบบไม่เชื่อมต่ออยู่กับตัวยึด (Undrounded Junction , Isolate) จะมีลักษณะที่จุดเชื่อมต่อของโลหะ 2 ชนิดของเทอร์โมคัปเปิดอยู่ภายในของตัวเมทัลชีล แต่มีระยะห่างไม่เชื่อมติดกัน เพิ่มความแข็งแรง เหมาะสำหรับงานที่เป็นของไหล ทนต่อสารกัดกร่อน มีอายุการใช้งานที่ยาวนานขึ้น แต่ข้อเสียคือ เมื่อตัวเซ็นเซอร์วัดอุณหภูมิอยู่ภายในตัวเมทัลชีท และมีระยะห่างระดับหนึ่ง มีความไวในการตรวจวัดอุณหภูมิที่ลดลง เหมาะสำหรับลักษณะงานที่มีการเปลี่ยนแปลงอุณหภูมิช้าๆ หรือไม่ค่อยเปลี่ยนแปลง

จุดต่อแบบเชื่อมติดกับตัวยึดเมทัลชีท (Grounded)

- จุดต่อแบบเชื่อมติดกับตัวยึดเมทัลชีท (Grounded) จะมีลักษณะที่จุดเชื่อมต่อของโลหะ 2 ชนิดของเทอร์โมคัปเปิลอยู่ภายในและเชื่อมติดกับตัวเมทัลชีท ทำให้ผลการวัดมีความไวขึ้นกว่าแบบ Undrounded Junction และทนต่อสภาพการใช้งานเช่นกัน
