เกจวัดแรงดัน หรือ เกจวัดความดัน (Pressure Gauge)
คือ อุปกรณ์เครื่องมือวัดที่ใช้วัดความดัน (Pressure) ที่อยู่ในกระบวนการต่างๆ ซึ่งมีใช้งานตั้งแต่อาคารพักอาศัย งานเกษตรกรรม จนไปถึงโรงงานอุตสาหกรรม เพราะมีหลักการทำงานที่ไม่ซับซ้อน ขั้นตอนการติดตั้งใช้งานสะดวกกับทุกประเภทอุตสาหกรรม
![](https://lh4.googleusercontent.com/N1AQfhtdb2jXEj3S8D6bgOFUpHnYAS6UmHMAR2OSG9ejtD9bcKdYQqKx1ncNSSXQvWos7oQe_uFyFzsGoaZRvy9A83lgfQfbE_vYOT-Trz7dMo5GNf00AhNEdO6to4eqXZ8uzb7O)
อ้างอิง https://www.bourdon-instruments.com/
![](https://lh6.googleusercontent.com/Z5LBWm_tMJlH8S92bMSXmy8ElelMSL6wKptSW_33aXiry6QWom8vjkH-qqjgfu4bPR0fqSbatIAkfUc6c2bPpWeTyIaHMRQSegl-YfbL6cEZVlJaQBHWGjTDiCuKRlBEQoIELQ2N)
อ้างอิง https://www.bourdon-instruments.com/
![](https://lh4.googleusercontent.com/G2gO0PXuBbJ2tsglMXKAEEb3F6HD7w0KBM1jcNSiT7XOryZgoplVqJUEViWaWogdhEut_sbuY2gmnI_z9EZMbn_RjNxyitS_9LPkdlsqy7l9SBxDi3i4EzpqA3tZtRojC-yortXg=w200-h143)
![](https://lh6.googleusercontent.com/1ic96xiKKNS4KZbxXLUYHiFoTe5kLSOWXt-4_hBwNQRzP9j9TxT-pRRaKBFPVgeZpBbiZOlx0a-KB6cP1SqqsqeWu23TtO31phgII7x4kNuTfpa5eFdOq1i6QWH_z-_vchrBCHNu=w200-h158)
ของเล่นเป่าลมของเด็กๆ ที่เมื่อเป่าลมเข้าไป ตัวของเล่นจะหมุนคลายตัวออก
![](https://lh4.googleusercontent.com/seMWWBQhHpL4fe91Uge3UKhkt393gJbQX-pCP5vQsh7L_X2POnL3pT5TeJ3m_3nMtjQy2WBvNWneUpNCOgqiFC-OSH5X7yVveL6VE06zel7X9Qvw6d5OJci0SDdT-Mrc_tbNxyWO)
![](https://lh4.googleusercontent.com/Qmh4fGItbgZ4DtSb8BgQX8y-xiSbL1XSOVDq4Rr1XCj-uTfzUhakC-Nroy-Ba0dH3NFjEBzvMCgPiKAoVfeu-dtiST6Vkt6mWdp4fXV89GuQnyW_XM3rmOrh9OMdbIcMB3M0nhPD)
คลิปรีวิว บูร์ดองเกจ (Bourdon Pressure Gauge)
อ้างอิง https://www.bourdon-instruments.com/

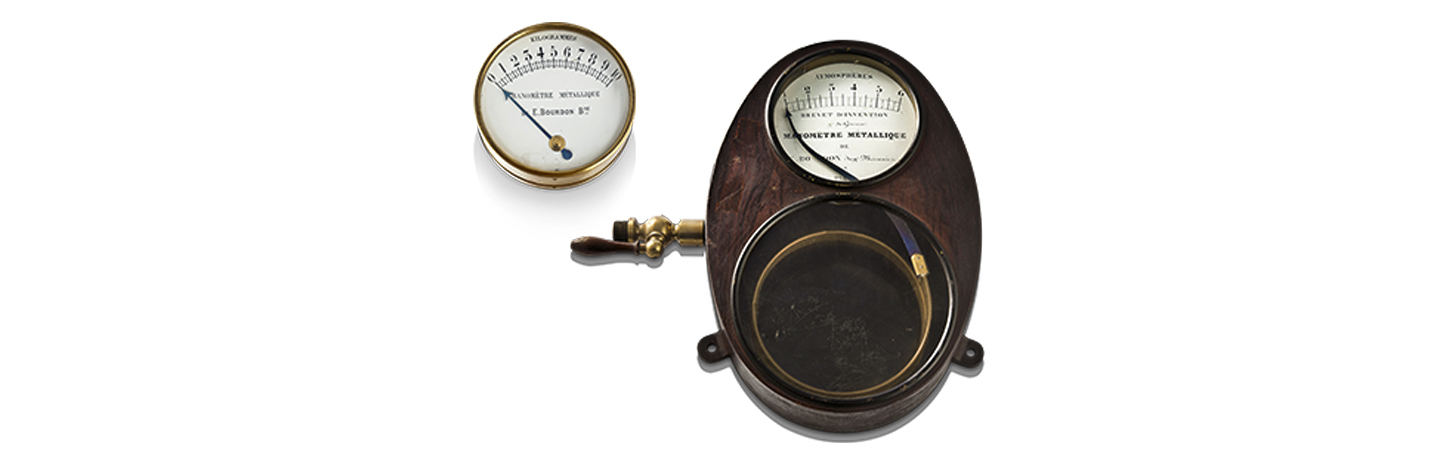

จุดกำเนิด บูร์ดองเกจ
ซึ่งเกจวัดแรงดันส่วนใหญ่ที่ถูกผลิตและนิยมใช้งานจะเป็นชนิด บูร์ดองเกจ (bourdon gauge) ซึ่งถูกคิดค้นขึ้นโดย Bourdon-Haenni ซึง เป็นการเปลี่ยนแปลงทางกลด้วยหลักการยืดตัว/โก่งตัวของวัสดุที่มีสมบัติยืดหยุ่น ของตัวท่อบูร์ดอง (Bourdon Tube) ที่อยู่ภายในของ เกจวัดแรงดัน หรือเรียกว่า “เครื่องมือวัดความดันแบบอิลาสติก” หลักการคล้ายๆ กับของเล่นเป่าลมของเด็กๆ ที่เมื่อออกแรงเป่าลม ของเล่นจะเกิดการยืดคลายตัว เป็นการเคลื่อนที่แบบเชิงมุม นำการหมุนไปขับกับเข็มแสดงค่าความดัน นั้นเองอ้างอิง https://www.bourdon-instruments.com/
ของเล่นเป่าลมของเด็กๆ ที่เมื่อเป่าลมเข้าไป ตัวของเล่นจะหมุนคลายตัวออก

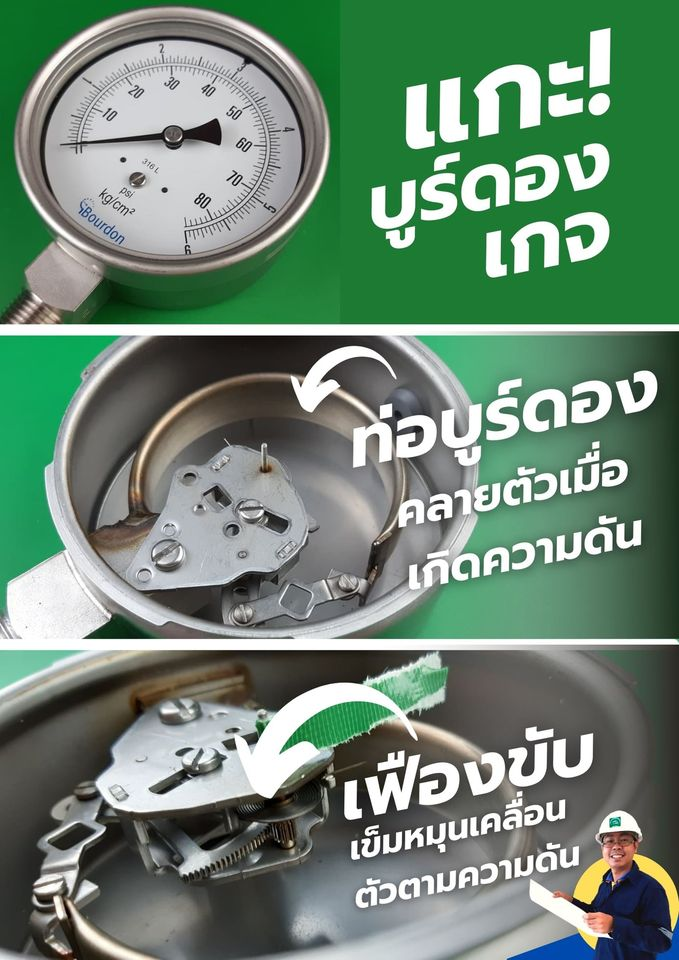

ภายในของ บูร์ดองเกจ
ความดันจากกระบวนการ (Process Connection) ดันเข้าสู่ตัวท่อบูร์ดอง จนเกิดการคลายยืดตัวโก่งตัว ซึ่งถูกต้องเข้ากับชุดเฟืองขับ เพื่อส่งแรงหมุนไปยังตัวเข็มหน้าปัดแสดงผลความดันคลิปรีวิว บูร์ดองเกจ (Bourdon Pressure Gauge)
